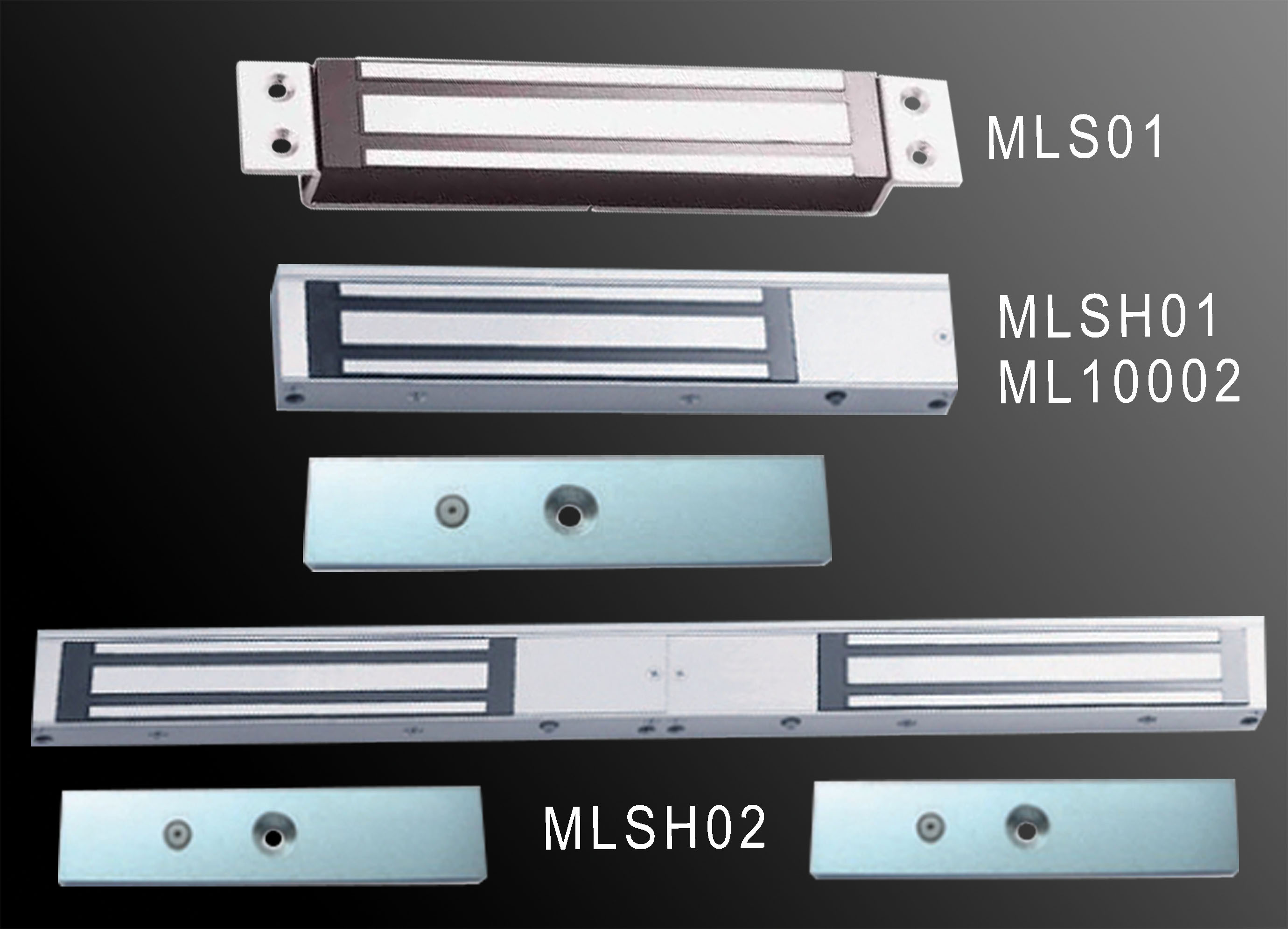

一、單向單門型(600P)_型號選配
1. MLSH01-0：單門用/無訊號輸出
2. MLSH01：單門用/鎖訊號+LED
3. MLSH01T：單門用/鎖訊號+LED+延遲
4. 如上述型號再加 "-DS"，即有門訊號輸出
二、單向雙門型(600P) _型號選配
1. MLSH02-0：單門用/無訊號輸出
2. MLSH02：單門用/鎖訊號+LED
3. MLSH02T：單門用/鎖訊號+LED+延遲
4. 如上述型號再加 "-DS"，即有門訊號輸出
三、外觀尺寸
1. 單門式鎖體 (MLSH01) : 250L x 42H x 26Dmm
2. 雙門式鎖體 (MLSH02) : 500L x 42H x 26Dmm
3. 繼鐵板(吸附板) (600P) : 185L x 38W x 12.5Tmm
四、電氣參數
1. 電壓輸入: 12/24VDC (Jumper)
2. 額定電流: 500mA/12V；250mA/24V
五、最大拉力：約600 lb(272 kg)
六、相關認證：CE、UL、RoHS
七、輔助支架：B0011A,B1011,B1012A,B1003,B1004,B1005,U-185
1. B1012A: L&Z 支架
- B1089-1: 鎖體用/L支架
- B10122A+ B10123A: 繼鐵板用/Z支架
2. B0011A: 繼鐵板用/底座板
3. B1011: 鎖體用/ L支架-窄門框移位用
4. B1003: 鎖體用/L角板-GL600S 窄門框用
5. B1004: 鎖體用/填縫桿/16mm-門框有落差時用
6. B1005: 鎖體用/填縫桿/12.7mm-門框有落差時用
7. U-185: 繼鐵板用/U型架-玻璃門專用
|
